PUENTES EN LOS TÚNELES

Puede que el título le parezca contradictorio al lector, pero ¿se ha preguntado como se cruzan los túneles de metro entre ellos?
.

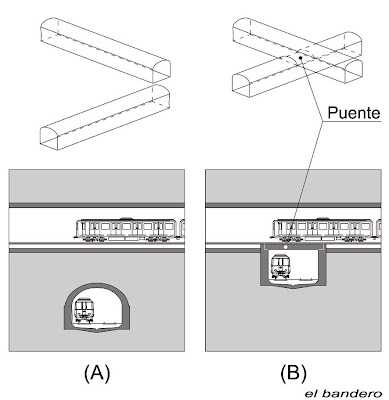

Seguramente piensa que los túneles pasan a cierta distancia sin apenas tocarse (esquema A de la siguiente figura), pero ello no siempre pasa. En un número importante de cruces de la red los túneles se intersecan (esquema B de la siguiente figura).
..
Cuando se intersecan los túneles se genera un puente sobre el que pasan los trenes de la línea superior. Este puente se apoya en los hastiales del túnel inferior (las paredes de los túneles se denominan hastiales).
.
Se trata en su mayoría de pequeños puentes solucionados con sencillas estructuras pero muy complejos en cuanto a su ejecución, pues son construidos con una de las dos líneas en servicio y con la otra ejecutándose normalmente en mina.
.
Algunos de estos puentes son visibles para el usuario. Uno de ellos es el cruce de la línea 5 con la línea 3 en la estación de Diagonal. Des de los andenes de línea 3 de dicha estación se puede observar como en una zona puntual deja de haber balasto en la vía y se ven unas placas de hormigón. Bajo esas piezas de hormigón pasan los convoyes de L5, y si la imaginación no le falla al bandero incluso pueden oírse los trenes de L5 des del andén de L3.
.
Puente de L3 sobre L5 fotografiado des de la estación de Diagonal L3.
.
A continuación se muestra uno de estos puentes vistos des del túnel inferior.
.
Estructura que soporta la L4 sobre la L5.
.
El mantenimiento de estas estructuras es muy importante y las empresas explotadoras hacen lo posible para conseguir fondos para ello, tarea nada fácil pues las inversiones en mantenimiento no tienen rédito electoral. A continuación se muestra una instantánea de estas operaciones de mantenimiento.
.
Operaciones de mantenimiento de la estructura que soporta L5 sobre L3.
.
Este post ha sido posible gracias a la colaboración de Quijote, un gran amigo de el Bandero.
