lunes, 8 de agosto de 2011

GLÒRIES: UNA ESTACIÓN REFORZADA

Hace dos semanas concluyó su excavación la mediática tuneladora Barcino, que ha horadado el túnel para el AVE entre Sants y Sant Andreu, el conocido como “túnel de la Sagrada Familia”.
.
Mediante el seguimiento que han hecho los medios de comunicación de esta obra, los lectores de este blog habrán aprendido que existen medios para proteger las edificaciones existentes de la ejecución de las infraestructuras subterráneas, pues ha sido ampliamente difundida la pantalla de pilotes ejecutada ante el templo de la Sagrada Familia con el fin de proteger éste del nuevo túnel.
.
Figura 1. Esquema de la protección de pilotes construida para proteger el templo de la Sagrada Familia de la construcción del túnel del AVE por Barcelona (Fuente: El País).
.
Pero los lectores de este blog seguramente no sabrán que en algunas ocasiones hay que proteger las infraestructuras subterráneas de las actuaciones en superfície, situación justo contraria a la anterior. Un ejemplo de ello es la estación de Glòries (L1).
.
Esta estación, inaugurada el 23 de junio de 1951, se construyó a poca profundidad debido, entre otros aspectos, a que el lugar donde se situaba por aquel entonces era poco más que un descampado con vías férreas a su alrededor.
.
Figura 2. Fotografía aérea de la Plaça de les Glòries y su entorno en 1956-57 (Fuente: ICC).
.
Figura 3 Construcción de la bóveda de cubrición de los andenes de la estación de Glòries, agosto 1949 (Fuente: archivo TMB).
.

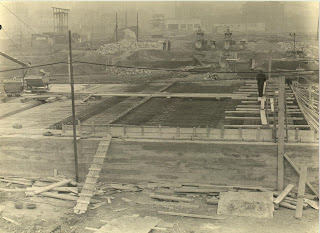

Figura 4 Construcción del forjado plano de cubrición de un vestíbulo de la estación de Glòries, diciembre 1949 (Fuente: archivo TMB).
.
Pero con el paso de los años los proyectos en la plaza se han ido sucediendo y estos respetaron la estructura de la estación hasta la época olímpica, en la que sobre un extremo de la misma se ejecutó parte del viaducto actual y se elevó la cota de la plaza, efectos para los cuales la estación de los años cincuenta no estaba preparada. Fue por ello necesario ejecutar una estructura alrededor de la estación que soportara estas nuevas cargas (viaducto y peso de las nuevas tierras para elevar la cota) de manera que no fueran transferidas a la estructura original.
.
Se optó por construir un puente enterrado que recogiera las nuevas cargas antes que llegarán a la bóveda original y las transmitieran a unos pilotes, o pilares enterrados, situados a los lados de la estación que a su vez transmitiera las cargas al terreno (figura 5).
.
Figura 5. Esquema de la protección de la estación de Glòries.
.
Actualmente en la plaza se está construyendo el nuevo museo del diseño (DHUB) que precisamente se sitúa sobre la parte de la estación no afectada por las obras olímpicas. Por ello, 17 años después, ha sido preciso reproducir la misma estructura de protección para el resto de estación no afectado en el ’92 (ver figura 6).
.
Figura 6. Esquema de la situación de la estación de Glorias y sus protecciones sobre la foto aérea del ICC de 2.009.
